CAST STEEL 'Y' TYPE STRAINERS (SCREWED / SOCKET
WELDABLE / FLANGED)
|
|
|

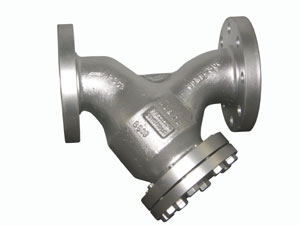

![](images/CI-YSTR.jpg) |
Sizes available |
: |
80 NB, 100 NB, 150 NB and 200
NB.(Larger sizes available on request.) |
Materials |
: |
Carbon Steel (A 216 Gr.WCB)/ Cr Mo
Steel (A 217 Gr.WC6) / SS (CF8M) |
End
Connections |
: |
Flanged / Butt weld on request. |
Rating |
: |
IBR Approved ANSI Class 150, 300,
600 and 900. Higher on request. |
Screen |
: |
SS (40 Mesh). Others on request. |
![](images/FLGYSTRDIM.jpg) |

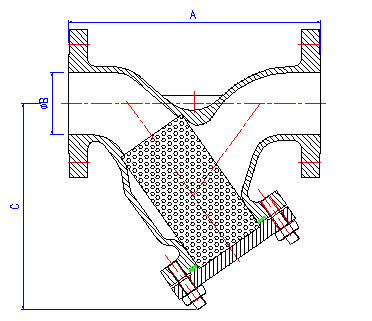

Dimension Details For ASA 150
/ ASA 300 Class Strainer |
Sizes (NB) |
A |
B |
C |
50 |
254 |
50 |
183 |
80 |
325 |
80 |
265 |
100 |
381 |
100 |
281 |
150 |
540 |
150 |
403 |
|
|
ALSO AVAILABLE IN ABOVE AND LARGES SIZES M.S
FABRICATED STRAINER,
M.S FABRICATED SEPARATOR-CUM-STRAINER |
|

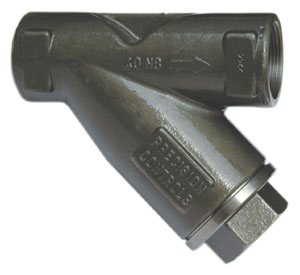

![](images/y-strainer.jpg) |
Sizes available |
: |
15 NB, 20 NB, 25 NB, 40 NB and 50
NB. |
Materials |
: |
Cast Steel Body with SS screen. |
End
Connections |
: |
Screwed BSP Threads / Socket
Weldable |
Options |
: |
IBR / Non IBR |
Operating Parameters |
: |
Max. Working Pressure |
: |
31.5
Kg/Cm²
(Screwed Ends)
|
Max. Working
Pressure |
: |
45
Kg/Cm²
(SW Ends)
|
Max. Working
Temperature |
- |
427 Deg.
C |
|
|
|
